SysTecGravimetrische Flüssigkeits- & Gebindeabfüllung · SysTec Systempartner

Eichfähige Abfüllwaagen für Kanister, Fässer, IBC & Ex-Zonen

Automatische und halbautomatische Abfüllsteuerungen nach OIML R61 (SWA) für Überspiegel-, Unterspiegel-, Teilunterspiegel- und Unterspundloch-Abfüllungen: Inklusive Steuerung von Füllsäule, Dosierventil, Tropfenfänger, Doppelwaagen und ATEX-Zone 1/21.

Über- & Unterspiegelabfüllung1- oder 2-Waagen-BetriebATEX Zone 1/2/21/22 (IT3000Ex/8000Ex)OIML R61 (SWA) eichfähig
Abfüllwaage anfragen → +49 7941 9177-0
SysTec IT3000Ex FILL Abfüllsteuerung für Flüssigkeiten, Fässer und IBC
SysTec IT3000Ex FILL — Eichfähige Abfüllsteuerung für Fass-, Kanister- & IBC-Linien
800 / Sek.
Messwertrate für spritzfreie Ventilabschaltung und hohe Durchsatzleistung
2 Waagen
Parallelbetrieb oder Vor-/Fertigfüllen mit einem IT6000E / IT8000E FILL
99 Produkte
Speicher für Sollwert, Tara, Füllart (Über-/Unterspiegel) & Vorhalt
Zone 1 / 21
Eigensichere Ex-Abfüllsteuerungen IT3000Ex & IT8000Ex (inkl. GASFILL)

Schäumende, leichtflüchtige oder hochviskose Medien erfordern unterschiedliche Bewegungen der Abfülllanze. SysTec FILL steuert sowohl das 2-stufige Dosierventil als auch die komplette Hubmechanik der Abfüllsäule.

Die Rüdiger Wöhrl GmbH projektiert, liefert und wartet Abfüllwaagen für Flüssigkeiten & Gebinde als Komplettsystem mit eichfähigen Wägeterminals von SysTec — als schlüsselfertige Neuanlage inklusive Waagenmechanik, DMS-Wägezellen und eigenem Schaltschrankbau oder als wirtschaftliches Retrofit bestehender Anlagen. Konformitätsbewertung und Eichservice (Instandsetzerkennzeichen BW375) erfolgen direkt aus Pfedelbach.

Fachgebiete & Stichworte: Abfüllwaage Flüssigkeiten, Fassabfüllwaage, IBC Abfüllwaage, Kanisterabfüllwaage, Unterspiegelabfüllung, SysTec FILL, IT8000E FILL, IT3000Ex FILL, ATEX Abfüllwaage, Rüdiger Wöhrl

Füllverfahren & Fasszyklus

Überspiegel-, Unterspiegel- & Unterspundloch-Abfüllung

Verfahren 1 · Überspiegel & Unterspundloch

Schnelle Gebindebefüllung ohne Eintauchen in das Medium

Für nicht schäumende Flüssigkeiten in offenen Gebinden (Überspiegel) oder geschlossenen Spundlochfässern und IBCs (Unterspundloch).

Gebinde positionieren & Tarakontrolle: Prüfung des Leergebindes auf Plausibilität, automatische Tarierung und Zurückfahren des Tropfenfängers (IN7 / OUT7).
Füllventil in das Spundloch absenken: Bei Unterspundloch-Abfüllung senkt die Steuerung die Abfüllsäule bis in die Halteposition (IN6) im Spundloch ab.
Grob-/Feinstrom, Nachdosieren & Anheben: Nach Erreichen des Sollgewichts schließt das Ventil, die Säule fährt in die obere Endlage (IN4) und der Tropfenfänger schwenkt ein.
Verfahren 2 · Unterspiegel & Teilunterspiegel

Schaumfreie & elektrostatisch sichere Unterspiegel-Abfüllung

Für schäumende, lösungsmittelhaltige oder ex-kritische Flüssigkeiten: Das Fußventil taucht bis zum Fassboden ab und steigt optional mit dem Flüssigkeitsspiegel.

Absenken der Fülllanze auf Gebindeboden: Die Abfüllsäule fährt bis in die untere Endlage (IN5 Säule unten), bevor das Dosierventil öffnet.
Spiegelgeführtes Heben während der Dosierung: Im Grob- und Feinstrom bleibt das Auslaufventil unter dem Flüssigkeitsspiegel bzw. wird kontinuierlich mitgehoben.
Ventilauflauf- & Durchflussüberwachung: Permanente Kontrolle von Ventil-Reaktionszeit, Durchflussrate und Endschaltern für maximale Prozess- und Anlagensicherheit.
So funktioniert es

Komplette 2-Waagen- & Füllsäulen-Steuerung ab Werk

Mit 8 klar definierten Ein- und Ausgängen je Waage (insgesamt 16 E / 16 A bei Doppelwaagen W1 + W2) steuert SysTec FILL Ihre komplette Fass- oder Paletten-Abfüllstation ohne externe Kleinsteuerung.

2-Stufen-Abfüllventil (Grob / Fein)

OUT0/OUT1 mit Ventilauflauf-, Abschalt- und Vorhaltüberwachung (24 V / 5 V Ex-i)

Pneumatische Abfüllsäule & Tropfenfänger

Endlagen Oben/Unten/Halteposition (IN4–IN6) & Tropfenfänger (IN7/OUT7) (Vollintegriert)

Doppelwaagen-Steuerung (W1 + W2)

Parallelabfüllung oder Vor-/Fertigfüllen über ein einziges Terminal (14 E / 14 A)

SPS-Feldbus & ISO-9001-Protokoll

PROFINET, PROFIBUS, EtherNet/IP, Modbus TCP + Chargenstatistik (OIML R61 SWA)

Feldbus & SPS: PROFINET IO PROFIBUS DP EtherNet/IP Modbus TCP Analog 0/4–20 mA · 0–10 V RS232 / RS485 / USB / Ethernet
SysTec Produktfamilie FILL & FILL Ex

Abfüllsteuerungen für Kanister-, Fass-, IBC- und Gasflaschen-Abfüllanlagen

Vom kompakten Basis-Abfüllgerät IT3 FILL und dem Hutschienenmodul IT2000M FILL bis zur 2-Waagen-Steuerung IT8000E FILL und den ATEX-Wägeterminals für Lösungsmittel und Flüssiggas.

SysTec IT3 FILL & IT2000M FILL

IT3 FILL & IT2000M FILL

Kompakt & Hutschiene · IT3 (IP69K) / IT2000M
eichfähig
Eichfähig
OIML R61 / R76
Anzeige
Klartext 15 mm
Gehäuse
Hutschiene IP20
Feldbus
optional
Preis auf Anfrage
als komplette Abfüllwaagen
SysTec IT6000E FILL

IT6000E FILL

2-Waagen-Fähig · IP69K · Edelstahl
eichfähig
Eichfähig
OIML R61 / R76
Anzeige
5,7" Farb-TFT
Gehäuse
Edelstahl IP69K
Feldbus
Ethernet / Modbus
Preis auf Anfrage
als komplette Abfüllwaagen
SysTec IT8000E FILL

IT8000E FILL

Industrie-Bestseller · IP69K · Feldbus & QWERTZ
eichfähig
Eichfähig
OIML R61 / R76
Anzeige
5,7" TFT + QWERTZ
Gehäuse
Edelstahl IP69K
Feldbus
Profinet / PB / TCP
Preis auf Anfrage
als komplette Abfüllwaagen
SysTec IT3000Ex & IT8000Ex FILL

IT3000Ex & IT8000Ex FILL

ATEX Zone 1/2/21/22 & GASFILL · IP65 · Ex-Schutz
eichfähig
Eichfähig
OIML R61 / R76
Anzeige
LCD + F-Tasten
Gehäuse
Edelstahl IP65 Ex
Feldbus
Profinet / PB / TCP
Preis auf Anfrage
als komplette Abfüllwaagen
SysTec IT3 FILL & IT2000M FILL
Kompakt & Hutschiene · IT3 (IP69K) / IT2000M

SysTec IT3 FILL & IT2000M FILL

Wirtschaftliche Abfüllsteuerungen für Kanister- und Fassabfüllplätze: IT3 FILL als kompaktes Edelstahl-Wand-/Tischgerät (auch mit Akku) oder IT2000M FILL für die Hutschiene inkl. Abfüllsäulen- und Tropfenfänger-Steuerung.

IT3 FILL: Edelstahl IP69K, Grob/Fein, Neigungsschalter, Relaiskopplung
IT2000M FILL: Hutschiene + DKU2000M, 8 E / 8 A (Säule, Tropfenfänger)
Zulassung: OIML R61 (SWA) & OIML R76 (bis 10.000 d eichfähig)
Füllarten: Überspiegel-, Unterspiegel-, Teilunterspiegel- & Spundloch
Schnittstellen: USB, Ethernet, RS232/485, PROFINET, PROFIBUS, Modbus

Technische Daten — SysTec IT3 FILL & IT2000M FILL

IT3 FILLEdelstahl IP69K, Grob/Fein, Neigungsschalter, Relaiskopplung
IT2000M FILLHutschiene + DKU2000M, 8 E / 8 A (Säule, Tropfenfänger)
ZulassungOIML R61 (SWA) & OIML R76 (bis 10.000 d eichfähig)
FüllartenÜberspiegel-, Unterspiegel-, Teilunterspiegel- & Spundloch
SchnittstellenUSB, Ethernet, RS232/485, PROFINET, PROFIBUS, Modbus
IT3 / IT2000M FILL anfragen → Original SysTec-Datenblatt (PDF) →
SysTec IT6000E FILL
2-Waagen-Fähig · IP69K · Edelstahl

SysTec IT6000E FILL

Leistungsstarke Flüssigkeits-Abfüllsteuerung im IP69K-Edelstahlgehäuse. Kann bis zu zwei Waagen (W1 & W2) gleichzeitig im Parallelbetrieb oder als Vor-/Fertigfüllstrecke steuern.

Waagenanzahl: 1 oder 2 Waagen (Parallelbetrieb oder Vor-/Fertigfüllen)
Produktspeicher: 99 Produkte mit Sollwert, Tara, Toleranz & Füllsäulen-Modus
Digitale E/A: 7 E / 7 A (1 Waage) bzw. 14 E / 14 A (2 Waagen W1 + W2)
Überwachung: Dosierzeit-, Durchfluss-, Ventilauflauf- & Endschalterkontrolle
Kommunikation: Ethernet, USB, RS232/485, Web-Interface, CSV-Chargenprotokoll

Technische Daten — SysTec IT6000E FILL

Waagenanzahl1 oder 2 Waagen (Parallelbetrieb oder Vor-/Fertigfüllen)
Produktspeicher99 Produkte mit Sollwert, Tara, Toleranz & Füllsäulen-Modus
Digitale E/A7 E / 7 A (1 Waage) bzw. 14 E / 14 A (2 Waagen W1 + W2)
ÜberwachungDosierzeit-, Durchfluss-, Ventilauflauf- & Endschalterkontrolle
KommunikationEthernet, USB, RS232/485, Web-Interface, CSV-Chargenprotokoll
IT6000E FILL anfragen → Original SysTec-Datenblatt (PDF) →
SysTec IT8000E FILL
Industrie-Bestseller · IP69K · Feldbus & QWERTZ

SysTec IT8000E FILL

Die Komplettsteuerung für automatische Fass- und IBC-Abfülllinien mit Rollenbahn: Alphanumerische QWERTZ-Tastatur, 2-Waagen-Steuerung und direkte SPS-Integration über PROFINET, PROFIBUS oder EtherNet/IP.

Bedienung: TFT-Farbdisplay + alphanumerische Tastatur & Softkeys
Aktorik-Steuerung: Grob/Fein, Säule heben/senken, Halteposition, Tropfenfänger
Normen: OIML R61 (SWA), OIML R76, ISO-9001-Statistikfunktionen
Feldbus & SPS: PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP
Ex-Option: Optional für ATEX Zone 2 und 22 lieferbar

Technische Daten — SysTec IT8000E FILL

BedienungTFT-Farbdisplay + alphanumerische Tastatur & Softkeys
Aktorik-SteuerungGrob/Fein, Säule heben/senken, Halteposition, Tropfenfänger
NormenOIML R61 (SWA), OIML R76, ISO-9001-Statistikfunktionen
Feldbus & SPSPROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP
Ex-OptionOptional für ATEX Zone 2 und 22 lieferbar
IT8000E FILL anfragen → Original SysTec-Datenblatt (PDF) →

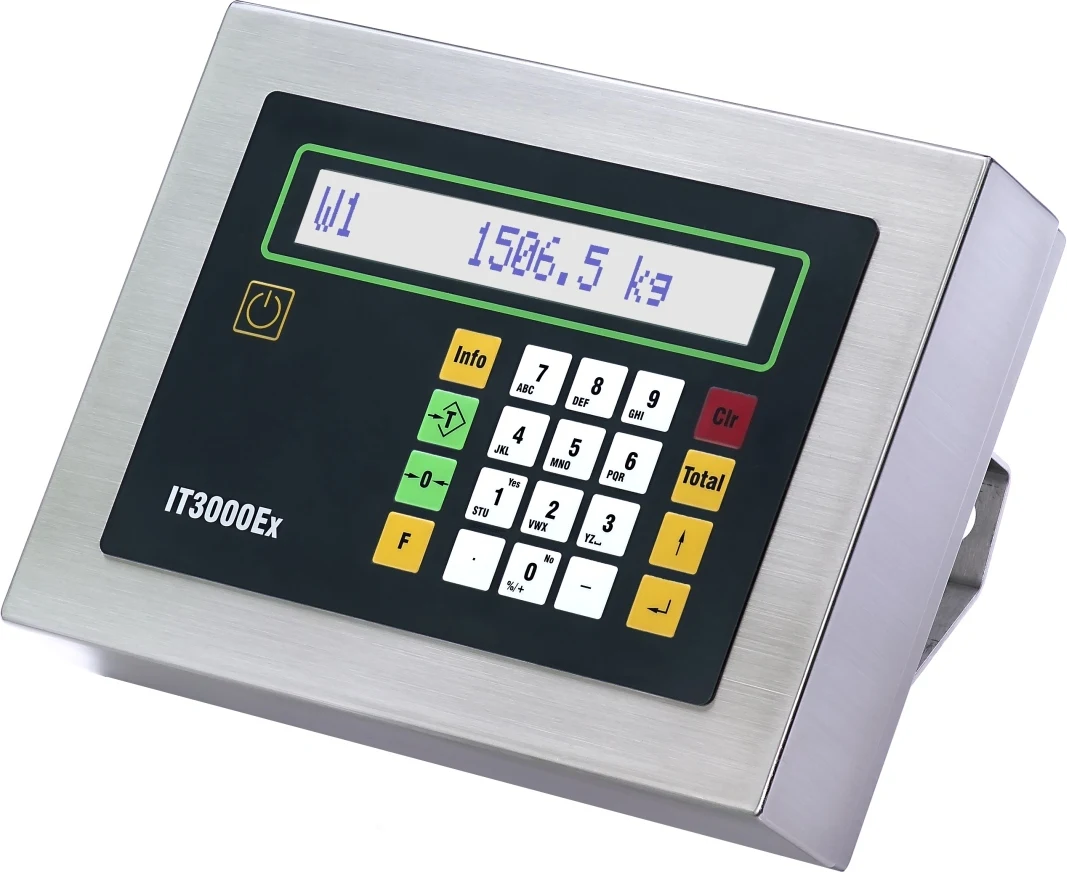

SysTec IT3000Ex & IT8000Ex FILL
ATEX Zone 1/2/21/22 & GASFILL · IP65 · Ex-Schutz

SysTec IT3000Ex & IT8000Ex FILL

Zugelassen für den direkten Einsatz in den ATEX-Zonen 1, 2, 21 und 22 (Lösungsmittel, Lacke, Petrochemie, Flüssiggas). Direkter eigensicherer Anschluss von 5-V-Piezoventilen sowie Software-Option GASFILL für Gasflaschen.

ATEX / IECEx: Ex-Zone 1, 2, 21 und 22 (Gas IIC T4 & Staub IIIC)
Software-Optionen: FILL (Flüssigkeiten Über-/Unterspiegel) & GASFILL (Gasflaschen)
Ex-Ausgänge: Eigensichere Ausgänge (5 V DC) direkt für Piezo-Ventile
Trennstufen: RS232/485, PROFINET, PROFIBUS, EtherNet/IP, 4–20 mA
Spannung: 230 V AC Ex"e", 24 V DC über Trennstufe oder 12 V Ex-Akku

Technische Daten — SysTec IT3000Ex & IT8000Ex FILL

ATEX / IECExEx-Zone 1, 2, 21 und 22 (Gas IIC T4 & Staub IIIC)
Software-OptionenFILL (Flüssigkeiten Über-/Unterspiegel) & GASFILL (Gasflaschen)
Ex-AusgängeEigensichere Ausgänge (5 V DC) direkt für Piezo-Ventile
TrennstufenRS232/485, PROFINET, PROFIBUS, EtherNet/IP, 4–20 mA
Spannung230 V AC Ex"e", 24 V DC über Trennstufe oder 12 V Ex-Akku
ATEX FILL anfragen → Original SysTec-Datenblatt (PDF) →
Auf einen Blick

Vergleich der SysTec FILL Abfüllsteuerungen

Wählen Sie zwischen 1- und 2-Waagen-Steuerung, Schaltschrank-Hutschienenmodul oder eigensicherer ATEX-Ausführung für Zone 1/21.

MerkmalIT3 / IT2000M FILLIT6000E FILLIT8000E FILLIT3000Ex / IT8000Ex
Anzahl Abfüllwaagen1 Waage1 oder 2 Waagen1 oder 2 Waagen1 Waage (Ex-Zone 1/2/21/22)
BauformKompakt / HutschieneWand/Tisch oder EinbauWand/Tisch oder EinbauEx-Edelstahlgehäuse IP65
Füllarten (Säulensteuerung)Über-/Unterspiegel/SpundlochÜber-/Unterspiegel/SpundlochÜber-/Unterspiegel/SpundlochFILL & GASFILL (Piezo-Ventile)
Digitale E/A (Säule/Ventil)4 E/A (IT3) · 8 E/8 A (IT2000M)7/7 (1 W.) bzw. 14/14 (2 W.)7/7 (1 W.) bzw. 14/14 (2 W.)Eigensicher 5 V Piezo / Relais
Feldbus (PROFINET / PB / EIP)Optional (IT2000M)Über Netzwerk / RS485Integrierbar (PNX/PBX/ETX)Über Ex-Feldbus-Trennstufe
ATEX Ex-ZulassungEx-i Wägezellen via BarriereOptional Zone 2 / 22Optional Zone 2 / 22Zone 1, 2, 21 und 22
Einsatzbereiche

Typische Einsatzbereiche für Flüssigkeits- & Gebindeabfüllwaagen

Von der einzelnen Kanisterwaage bis zur vollautomatischen 4-Fass-Palettenabfülllinie in der Chemie.

Chemie, Petrochemie & Lösungsmittel (ATEX)

Eigensichere Unterspiegel-Abfüllung von Säuren, Laugen, Alkoholen und Lösungsmitteln in Ex-Zone 1 und 2.

Farben, Lacke, Harze & Klebstoffe

Saubere Gebinde-, Hobbock-, Fass- und IBC-Abfüllung mit Tropfenfänger-Steuerung und automatischem Nachdosieren.

Schmierstoffe, Motor- & Hydrauliköle

Eichfähige Abfüllung von 20-l-Kanistern, 200-l-Spundlochfässern und 1.000-l-IBCs nach Gewicht.

Lebensmittel, Speiseöle & Flüssigaromen

Hygienische Edelstahl-Plattform- und Bodenwaagen (IP69K) für Speiseöle, Sirup, Flüssigei und Konzentrate.

Flüssiggas- & Technische Gase (GASFILL)

Eichfähige Befüllung von Propangas- und Industriegasflaschen im Ex-Bereich mit SysTec IT3000Ex GASFILL.

Agrochemie & Flüssigdünger

Hochleistungs-IBC-Abfüllstationen auf Rollenbahnen mit automatischer Gebindetarierung und Etikettendruck.

Wägetechnik, Schaltschrankbau & Eichservice (BW375)

Abfüllwaagen für Flüssigkeiten & Gebinde für Ihren Betrieb

Beratung, Waagenmechanik, eigener Schaltschrankbau, SPS-Anbindung, Inbetriebnahme und Eichservice aus einer Hand — von der Rüdiger Wöhrl GmbH in Pfedelbach.

Angebot anfordern → Zum Eichservice (BW375)
Häufige Fragen

Häufige Fragen zu Flüssigkeits-Abfüllwaagen (SysTec FILL)

Warum werden Flüssigkeiten in Fässern und IBCs gravimetrisch (nach Gewicht) statt über Durchflussmesser abgefüllt?

Die gravimetrische Abfüllung auf einer geeichten Waage (OIML R61) ist unabhängig von Temperatur, Viskosität, Dichteänderungen, Luftblasen und Schaumbildung. Zudem lässt sich die Waage jederzeit einfach mit Prüfgewichten kontrollieren und eichen.

Was bedeutet „Vor-/Fertigfüllen“ mit zwei Waagen?

Zur Steigerung der Taktleistung an Rollenbahnen wird das Gebinde auf Waage 1 im schnellen Grobstrom vorgefüllt, fährt weiter auf Waage 2 und wird dort im präzisen Feinstrom exakt auf das Zielgewicht fertiggefüllt – beides gesteuert von einem einzigen IT6000E oder IT8000E FILL.

Welche Lösung gibt es für explosionsgefährdete Abfüllbereiche (Zone 1)?

Mit dem SysTec IT3000Ex FILL oder IT8000Ex FILL installieren Sie das Edelstahl-Bedienterminal direkt in der Ex-Zone 1/21. Piezoventile werden direkt eigensicher angesteuert, während SPS, Drucker und Netzwerk über SysTec-Trennstufen im sicheren Bereich gekoppelt werden.

Kontakt

Ihre Flüssigkeits- oder Fassabfüllwaage projektieren

Nennen Sie uns Ihr Medium, die Gebindeart (Kanister, 200-l-Fass, IBC, Gasflasche) und ob ATEX-Schutz erforderlich ist – wir konfigurieren Ihre Abfüllwaage.
