DINI ARGEOFörder- & Dosierbänder

Band­waagen eichfähig oder intern

Schüttgut auf dem laufenden Förderband wiegen: Förderleistung und Fördermenge in Echtzeit, Dosierung mit Sollwert und Anbindung an Ihre SPS. Als nicht eichfähige Prozesswaage oder eichfähig nach OIML R50 für die Abrechnung — mit Wägeterminals von SysTec.

KonformitätsbewertbarNachrüstbarSysTec-Terminals
Bandwaage anfragen → +49 7941 9177-0
Bandwaage der Rüdiger Wöhrl GmbH an einem Förderband

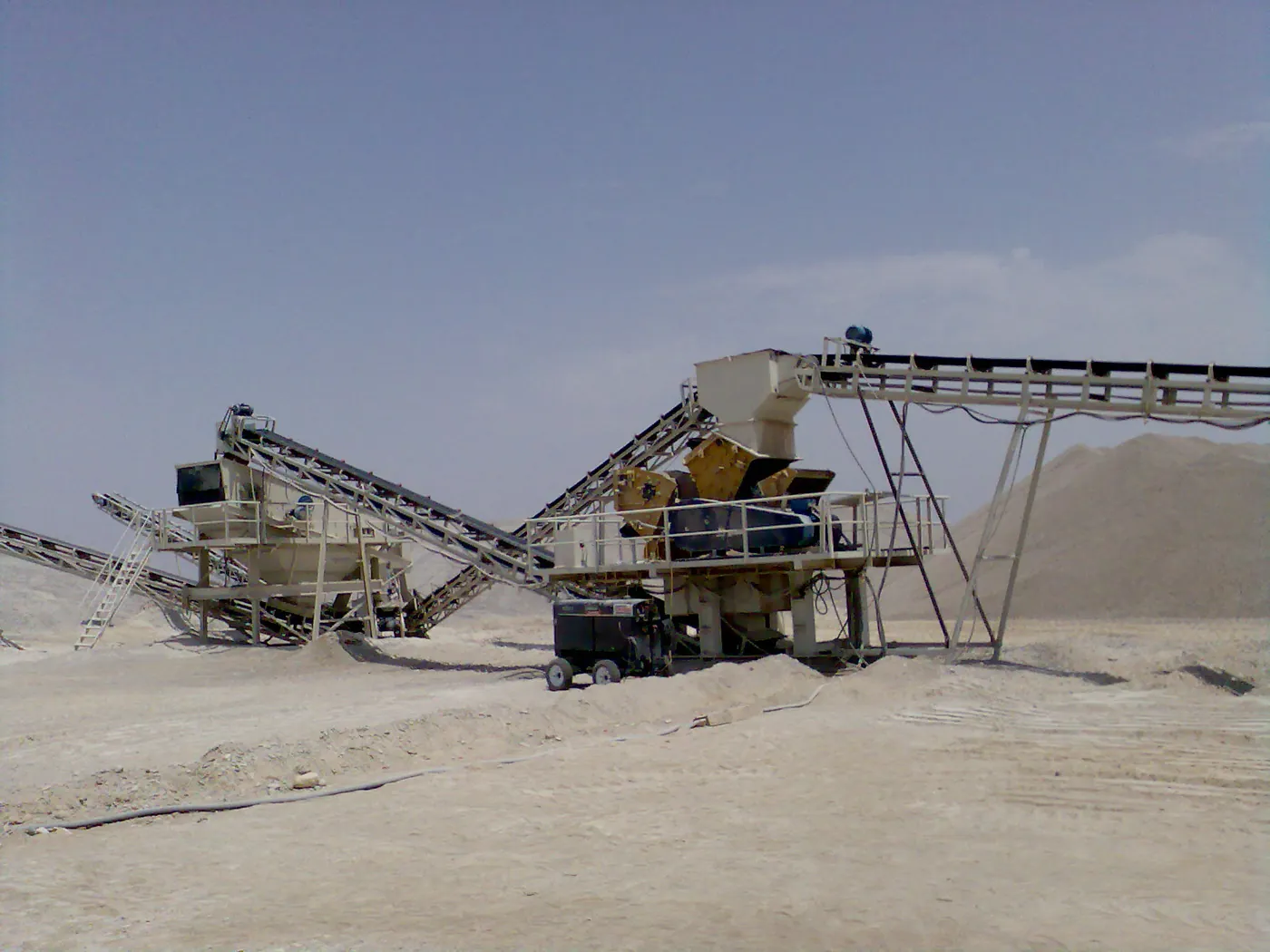

Wägestation einer Bandwaage an einer Brecheranlage
2 Ausführungen
eichfähig oder intern
0,5 / 1 / 2
Genauigkeitsklassen OIML R50
10.000 d
eichfähige Auflösung
5 Terminals
von SysTec

Eine Bandwaage wiegt Schüttgut kontinuierlich auf dem laufenden Förderband: Wägezellen unter einer Tragrollenstation messen die Bandbeladung, ein Geschwindigkeitsaufnehmer erfasst die Bandgeschwindigkeit, und das Wägeterminal berechnet daraus Förderleistung (t/h) und Fördermenge (t).

Die Rüdiger Wöhrl GmbH liefert Bandwaagen als Komplettsystem mit Wägeterminals von SysTec — nicht eichfähig für die Prozess- und Produktionskontrolle oder eichfähig nach OIML R50 für die Abrechnung nach Gewicht. Die eichfähige Ausführung kann konformitätsbewertet werden. Montage am vorhandenen Förderband, Kalibrierung und Service kommen aus Pfedelbach.

Auch bekannt als: Förderbandwaage, Dosierbandwaage, Durchlaufwaage, Bandwaage für Schüttgut, selbsttätige Waage zum kontinuierlichen Totalisieren.

Zwei Ausführungen

Für die interne Kontrolle oder eichfähig für die Abrechnung

Interner Gebrauch

Bandwaage nicht eichfähig

Für Produktions- und Prozesskontrolle, Schichtmengen, Verladekontrolle und die Regelung von Förderleistungen — überall dort, wo nicht nach Gewicht abgerechnet wird.

Wirtschaftlich mit dem kompakten IT2000M BELT im Schaltschrank — oder mit jedem anderen Terminal im internen Modus
Geschwindigkeit per Drehgeber oder induktivem Sensor; bei konstanter Bandgeschwindigkeit auch ohne Geber
Kalibrierung über Wägezellen- und Sensordaten, Feinjustage per Vergleichswägung
Anbindung an SPS und Leitsystem per Feldbus, Analogausgang oder Mengenimpuls
Eichpflichtiger Verkehr

Bandwaage eichfähig

Für den Verkauf und die Abrechnung von Schüttgut nach Gewicht — etwa in Kies-, Sand- und Schotterwerken, im Recycling oder bei der Schiffs- und Waggonverladung.

Terminals IT3, IT5, IT6000E und IT8000E BELT mit EU-Baumusterprüfbescheinigung als selbsttätige Waage zum kontinuierlichen Totalisieren (OIML R50)
Genauigkeitsklasse 0,5, 1 oder 2; eichfähige Auflösung 10.000 d
Eichfähiger Speicher für rund 32.000 Zählerstände; Gesamtzähler nur durch den Service rücksetzbar
Geschwindigkeitserfassung mit Inkremental-Drehgeber; die komplette Bandwaage kann einer Konformitätsbewertung nach Messgeräterichtlinie 2014/32/EU unterzogen werden
So funktioniert es

Aufbau einer Bandwaage

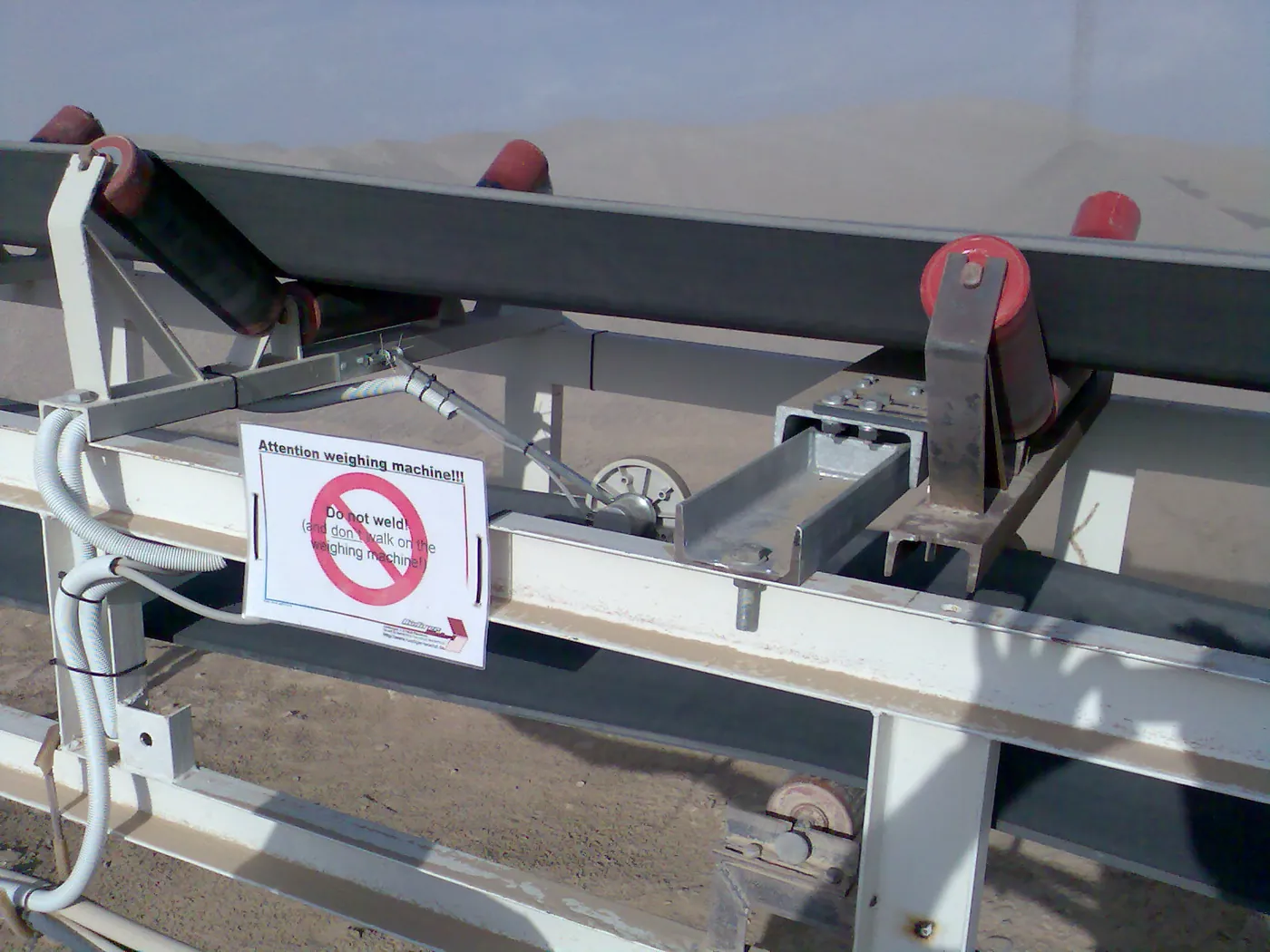

Wägestation

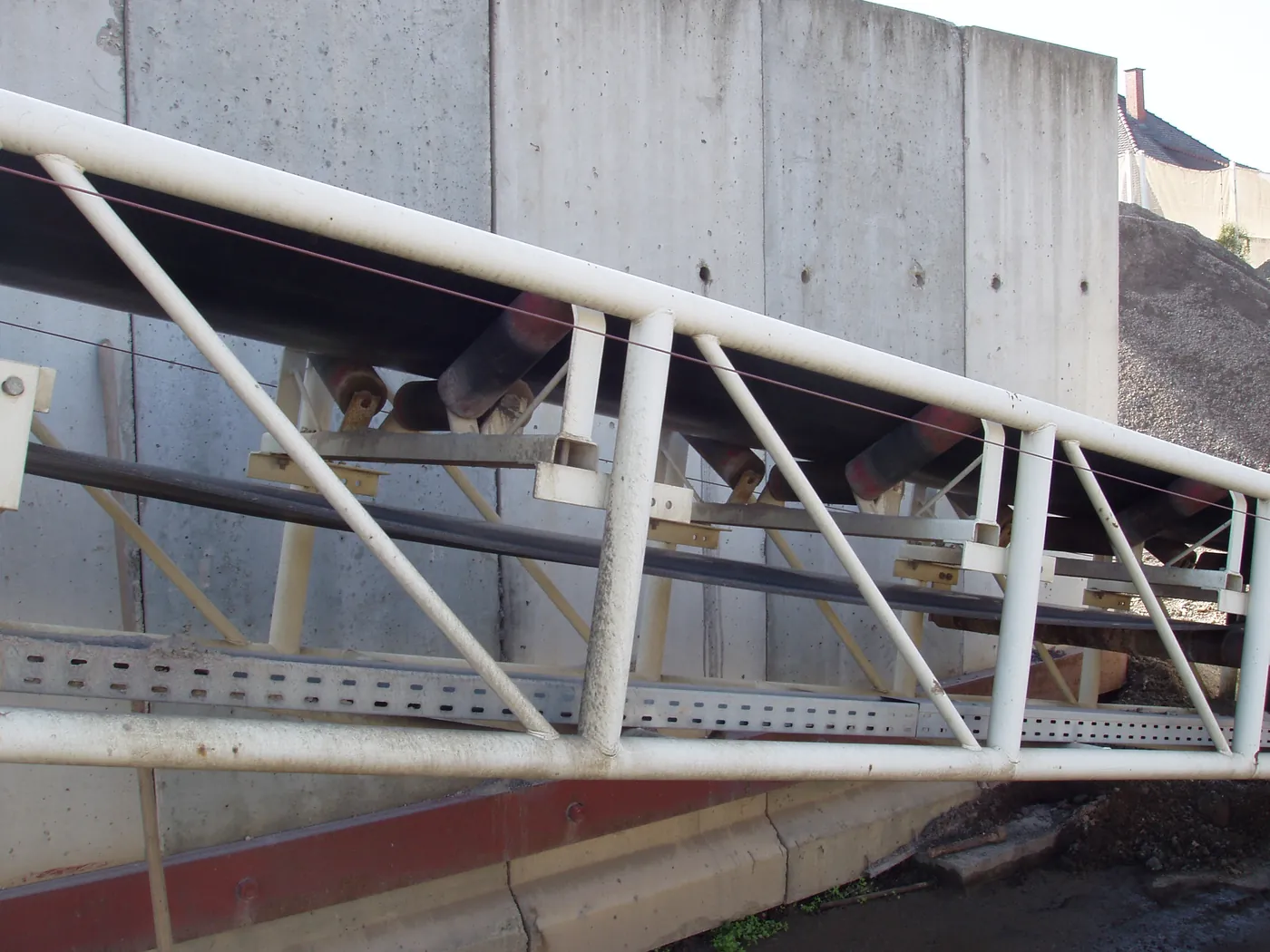

Eine Tragrollenstation des Förderbandes wird auf Wägezellen gelagert und misst die Bandbeladung in kg/m — nachrüstbar an bestehenden Förderbändern.

Geschwindigkeit

Ein Geschwindigkeitsaufnehmer aus Laufrad, Arm und Drehgeber erfasst die Bandgeschwindigkeit. Für interne Anwendungen genügt auch ein induktiver Sensor.

Wägeterminal

Das SysTec-Terminal berechnet Förderleistung und Fördermenge, zeigt Schicht- und Gesamtsummen und steuert auf Wunsch die Dosierung.

Anbindung

Ausgabe an SPS oder Leitsystem über Profinet, Profibus DP, EtherNet/IP oder Modbus TCP, Analogausgang, Mengenimpuls oder Protokolldrucker.

Wägeterminals von SysTec

Fünf Terminals für jede Bandwaage

SysTec Wägeterminal IT2000M BELT für Bandwaagen

IT2000M BELT

Kompakt · Hutschiene · nicht eichfähig
nicht eichfähig
Eichfähig
nein
Anzeige
Klartext
Gehäuse
Hutschiene
Feldbus
optional
Preis auf Anfrage
als komplette Bandwaage
SysTec Wägeterminal IT5 BELT für Bandwaagen

IT5 BELT

Schalttafel-Einbau · Touchscreen · eichfähig
eichfähig
Eichfähig
OIML R50
Anzeige
4,6" Touch
Gehäuse
Einbau
Feldbus
optional
Preis auf Anfrage
als komplette Bandwaage
SysTec Wägeterminal IT3 BELT für Bandwaagen

IT3 BELT

Edelstahl IP69K · eichfähig
eichfähig
Eichfähig
OIML R50
Anzeige
5" Farbe
Gehäuse
Edelstahl IP69K
Feldbus
optional
Preis auf Anfrage
als komplette Bandwaage
SysTec Wägeterminal IT6000E BELT für Bandwaagen

IT6000E BELT

5,7" TFT · PID-Regler · eichfähig
eichfähig
Eichfähig
OIML R50
Anzeige
5,7" TFT
Gehäuse
Edelstahl IP69K
Regelung
PID
Preis auf Anfrage
als komplette Bandwaage
SysTec Wägeterminal IT8000E BELT für Bandwaagen

IT8000E BELT

Alphanumerisch · Feldbus · PID · eichfähig
eichfähig
Eichfähig
OIML R50
Anzeige
5,7" TFT
Gehäuse
Edelstahl IP69K
Regelung
PID + Feldbus
Preis auf Anfrage
als komplette Bandwaage

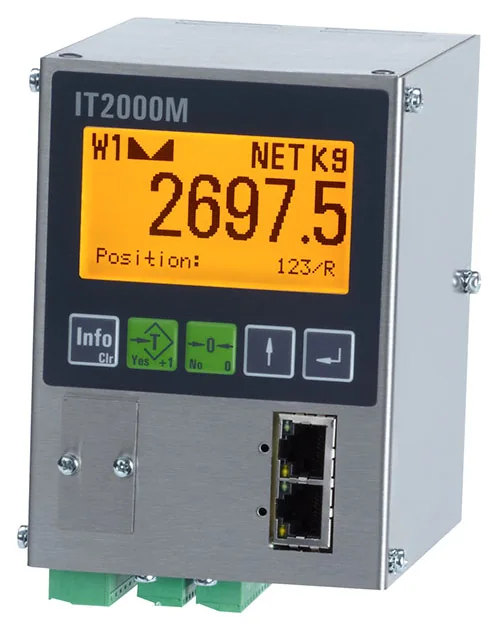

SysTec Wägeterminal IT2000M BELT
Kompakt · Hutschiene · nicht eichfähig

IT2000M BELT

Kompaktes Bandwaagen-Terminal für die Hutschiene im Schaltschrank — als Gerät mit Anzeige oder als Blackbox mit separater Bedieneinheit für die Schaltschranktür. Die wirtschaftliche Lösung für Bandwaagen im internen Gebrauch.

Klartextanzeige mit Hintergrundbeleuchtung, Förderleistung in 15 mm Zeichenhöhe, 2 Zusatzzeilen
Anschluss einer Bandwaage mit einer oder mehreren DMS-Wägezellen (43–3.300 Ω), intern 524.000 d, 225 Messungen/s
Drehgeber bis 10.000 Pulse/s (PNP, Gegentakt, NAMUR); Betrieb ohne Geber bei konstanter Bandgeschwindigkeit möglich
Drei Zählwerke: Chargen-, Schicht- und Gesamtsumme
Serienmäßig USB, Ethernet und 2 digitale Ausgänge; Einsteckkarten für Profinet, Profibus DP, EtherNet/IP, Modbus TCP
Optional Analogausgang 0–10 V / 0/4–20 mA für die Förderleistung, bis 8 digitale Ein-/Ausgänge
Edelstahlgehäuse IP20 für Hutschiene oder Blackbox + Bedieneinheit (Front IP69K)
Versorgung 12–30 V DC, max. 17 VA

Technische Daten

Eichfähignein (interner Gebrauch)
AnzeigeKlartext, 15 mm
Auflösungintern 524.000 d
Messrate225 / s
SPS / FeldbusProfinet, Profibus DP, EtherNet/IP, Modbus TCP (Option)
BauformHutschiene IP20 / Bedieneinheit IP69K
Abmessungen92 × 120 × 106 mm
Versorgung12–30 V DC
Bandwaage mit IT2000M BELT anfragen →

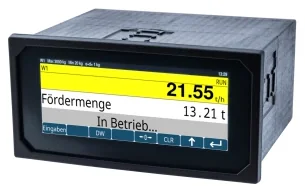

SysTec Wägeterminal IT5 BELT
Schalttafel-Einbau · Touchscreen · eichfähig

IT5 BELT

Kompaktes eichfähiges Einbau-Terminal mit 4,6"-Farb-Touchscreen für die Schaltschranktür. Ideal, wenn wenig Platz ist und die Bandwaage in eine bestehende Steuerung integriert wird.

4,6"-TFT-Farbdisplay mit Touchscreen; Förderleistung oder Fördermenge groß, zwei Zusatzzeilen
Eichfähig nach OIML R50, 10.000 d (intern 524.000 d), Messrate 50–1.000 / s, Genauigkeitsklasse 0,5, 1 oder 2
Interner eichfähiger Speicher für 32.000 Zählerstände
Drei Zählwerke (Fördermenge, Schichtsumme, Gesamtmenge)
Schnittstellen optional RS232, 20 mA, RS485, USB oder Ethernet
Feldbus optional: Profinet, Profibus DP, EtherNet/IP, Modbus TCP
Optionaler Analogausgang 0/4–20 mA bzw. 0/2–10 V für die Förderleistung; IOX-Module für digitale E/A
Kunststoffgehäuse, Front IP20 (IP54 mit Dichtungsrahmen)

Technische Daten

Eichfähigja, OIML R50 (Kl. 0,5 / 1 / 2)
Anzeige4,6" Farb-Touchscreen
Auflösung10.000 d eichfähig
Messrate50–1.000 / s
SPS / FeldbusProfinet, Profibus DP, EtherNet/IP, Modbus TCP (Option)
BauformEinbau, Front IP20 / IP54
Abmessungen145 × 72 × 130 mm (Ausschnitt 136,2 × 66,2 mm)
Versorgung110–240 V AC oder 12–24 V DC
Bandwaage mit IT5 BELT anfragen →
SysTec Wägeterminal IT3 BELT
Edelstahl IP69K · eichfähig

IT3 BELT

Robustes eichfähiges Bandwaagen-Terminal im Edelstahlgehäuse für Wand, Tisch oder Schaltschranktür. Der Allrounder für Kies- und Schotterwerke, Recycling und Schüttgutverladung.

5"-Farbbildschirm, Förderleistung in 28 mm Zeichenhöhe, Folientastatur mit Zifferntasten
Eichfähig nach OIML R50, 10.000 d (intern 524.000 d), Messrate 50–800 / s, Genauigkeitsklasse 0,5, 1 oder 2
Interner eichfähiger Speicher für 32.000 Zählerstände
Dosierbetrieb mit Mengenvorwahl und einstellbarem Nachlauf
Schnittstellen optional RS232, 20 mA, RS422, RS485, USB oder Ethernet
Feldbus optional: Profinet, Profibus DP, EtherNet/IP, Modbus TCP
Bis 3 Eingänge / 4 Ausgänge intern, extern je 8 über Relais-/Transistorkopplung
Edelstahlgehäuse IP69K / NEMA 4X; 110–240 V AC, 12–30 V DC oder Batterie

Technische Daten

Eichfähigja, OIML R50 (Kl. 0,5 / 1 / 2)
Anzeige5" Farbdisplay
Auflösung10.000 d eichfähig
Messrate50–800 / s
SPS / FeldbusProfinet, Profibus DP, EtherNet/IP, Modbus TCP (Option)
BauformWand/Tisch oder Einbau, Edelstahl IP69K
AbmessungenWand 278 × 214 × 124 mm · Einbau 241 × 180 × 56 mm
Versorgung110–240 V AC oder 12–30 V DC
Bandwaage mit IT3 BELT anfragen →

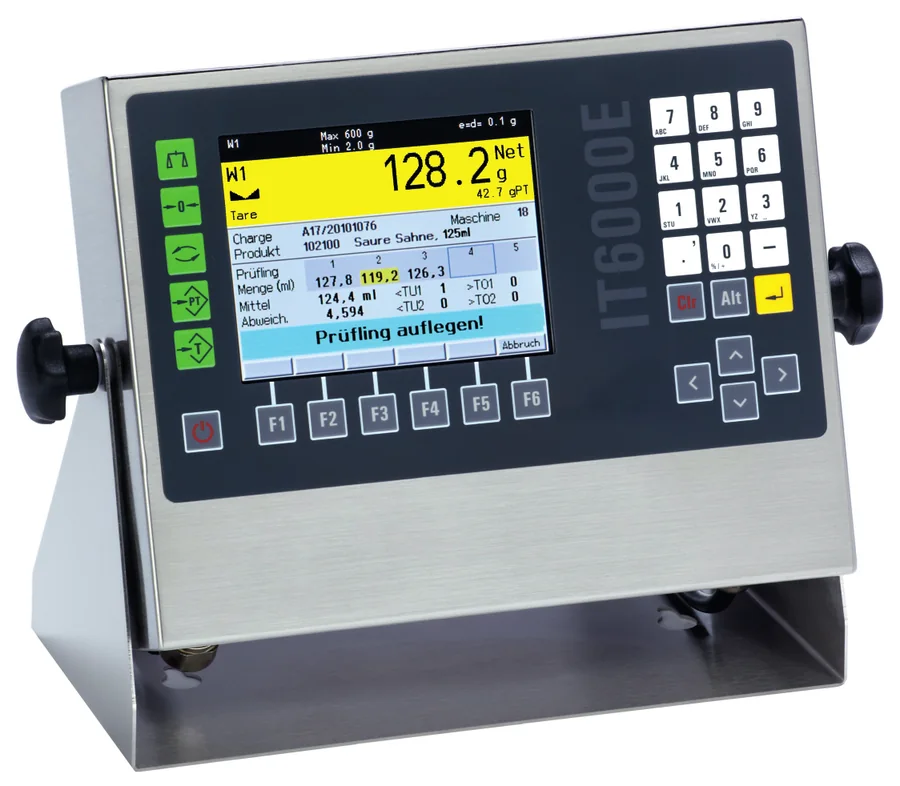

SysTec Wägeterminal IT6000E BELT
5,7" TFT · PID-Regler · eichfähig

IT6000E BELT

Eichfähiges Terminal für Förder- und Dosierbandwaagen mit großem 5,7"-Farbdisplay und PID-Regler: Es regelt die Förderleistung über Analogausgang oder Frequenzumrichter auf den Sollwert.

5,7"-Farb-TFT; grafische Darstellung von Bandbeladung und Bandgeschwindigkeit, Soll- und Restmenge im Dosierbetrieb
Eichfähig nach OIML R50, 10.000 d (intern 524.000 d), Messrate 50–800 / s, Genauigkeitsklasse 0,5, 1 oder 2
Frei parametrierbarer PID-Regler; Ansteuerung von Zuführorgan oder Bandantrieb über Analogausgang oder Frequenzumrichter
Interner eichfähiger Speicher für ca. 32.000 Zählerstände
Ethernet serienmäßig (Option WLAN); SPS-Anbindung über Modbus TCP
Serielle Schnittstelle optional RS232, 20 mA oder RS485; bis 8 digitale Ein-/Ausgänge
Edelstahlgehäuse IP69K / NEMA 4X; Ex-Ausführung für Zone 2/22 erhältlich
110–240 V AC (optional 12–30 V DC)

Technische Daten

Eichfähigja, OIML R50 (Kl. 0,5 / 1 / 2)
Anzeige5,7" Farb-TFT
Auflösung10.000 d eichfähig
Messrate50–800 / s
SPS / FeldbusModbus TCP
BauformWand/Tisch oder Einbau, Edelstahl IP69K
AbmessungenWand 330 × 239 × 134 mm · Einbau 285 × 224 × 67 mm
Versorgung110–240 V AC (opt. 12–30 V DC)
Bandwaage mit IT6000E BELT anfragen →

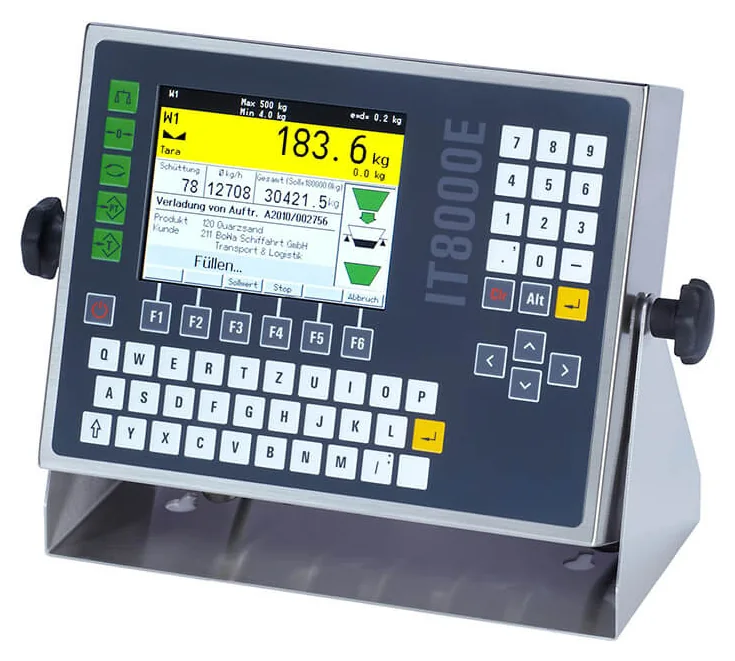

SysTec Wägeterminal IT8000E BELT
Alphanumerisch · Feldbus · PID · eichfähig

IT8000E BELT

Das Top-Modell für Dosier- und Förderbandwaagen: alle Funktionen des IT6000E BELT, dazu eine alphanumerische Tastatur und die volle Feldbus-Auswahl für die Anbindung an Leitsysteme.

5,7"-Farb-TFT mit alphanumerischer Folientastatur
Eichfähig nach OIML R50, 10.000 d (intern 524.000 d), Messrate 50–800 / s, Genauigkeitsklasse 0,5, 1 oder 2
Leistungsstarker PID-Regler zur Regelung der Förderleistung, mit und ohne Frequenzumrichter
SPS-Anbindung über Profibus DP, Profinet, EtherNet/IP oder Modbus TCP
Interner eichfähiger Speicher für ca. 32.000 Zählerstände
Ethernet serienmäßig (Option WLAN); serielle Schnittstelle optional RS232, 20 mA oder RS485
Edelstahlgehäuse IP69K / NEMA 4X; Ex-Ausführung für Zone 2/22 erhältlich
110–240 V AC (optional 12–30 V DC)

Technische Daten

Eichfähigja, OIML R50 (Kl. 0,5 / 1 / 2)
Anzeige5,7" Farb-TFT, alphanumerisch
Auflösung10.000 d eichfähig
Messrate50–800 / s
SPS / FeldbusProfinet, Profibus DP, EtherNet/IP, Modbus TCP
BauformWand/Tisch oder Einbau, Edelstahl IP69K
AbmessungenWand 330 × 239 × 134 mm · Einbau 285 × 224 × 79 mm
Versorgung110–240 V AC (opt. 12–30 V DC)
Bandwaage mit IT8000E BELT anfragen →
Auf einen Blick

Die Terminals im Vergleich

MerkmalIT2000M BELTIT5 BELTIT3 BELTIT6000E BELTIT8000E BELT
Eichfähignein (interner Gebrauch)ja, OIML R50 (Kl. 0,5 / 1 / 2)ja, OIML R50 (Kl. 0,5 / 1 / 2)ja, OIML R50 (Kl. 0,5 / 1 / 2)ja, OIML R50 (Kl. 0,5 / 1 / 2)
AnzeigeKlartext, 15 mm4,6" Farb-Touchscreen5" Farbdisplay5,7" Farb-TFT5,7" Farb-TFT, alphanumerisch
Auflösungintern 524.000 d10.000 d eichfähig10.000 d eichfähig10.000 d eichfähig10.000 d eichfähig
Messrate225 / s50–1.000 / s50–800 / s50–800 / s50–800 / s
SPS / FeldbusProfinet, Profibus DP, EtherNet/IP, Modbus TCP (Option)Profinet, Profibus DP, EtherNet/IP, Modbus TCP (Option)Profinet, Profibus DP, EtherNet/IP, Modbus TCP (Option)Modbus TCPProfinet, Profibus DP, EtherNet/IP, Modbus TCP
BauformHutschiene IP20 / Bedieneinheit IP69KEinbau, Front IP20 / IP54Wand/Tisch oder Einbau, Edelstahl IP69KWand/Tisch oder Einbau, Edelstahl IP69KWand/Tisch oder Einbau, Edelstahl IP69K
Abmessungen92 × 120 × 106 mm145 × 72 × 130 mm (Ausschnitt 136,2 × 66,2 mm)Wand 278 × 214 × 124 mm · Einbau 241 × 180 × 56 mmWand 330 × 239 × 134 mm · Einbau 285 × 224 × 67 mmWand 330 × 239 × 134 mm · Einbau 285 × 224 × 79 mm
Versorgung12–30 V DC110–240 V AC oder 12–24 V DC110–240 V AC oder 12–30 V DC110–240 V AC (opt. 12–30 V DC)110–240 V AC (opt. 12–30 V DC)
Wägetechnik & Eichservice

Bandwaage für Ihr Förderband

Beratung, Lieferung, Inbetriebnahme und Eichservice aus einer Hand — von der Rüdiger Wöhrl GmbH in Pfedelbach.

Angebot anfordern → Zum Eichservice
Häufige Fragen

Fragen und Antworten

Was ist der Unterschied zwischen eichfähiger und nicht eichfähiger Bandwaage?

Eine eichfähige Bandwaage darf für die Abrechnung nach Gewicht eingesetzt werden. Sie braucht ein zugelassenes Terminal (selbsttätige Waage zum kontinuierlichen Totalisieren nach OIML R50), einen Drehgeber zur Geschwindigkeitserfassung und wird nach dem Einbau einer Konformitätsbewertung nach Messgeräterichtlinie 2014/32/EU unterzogen. Eine nicht eichfähige Bandwaage dient der internen Prozess- und Mengenkontrolle und ist einfacher und günstiger.

Kann die Bandwaage konformitätsbewertet werden?

Ja. Die eichfähige Ausführung mit IT3, IT5, IT6000E oder IT8000E BELT kann als selbsttätige Waage zum kontinuierlichen Totalisieren (OIML R50) einer Konformitätsbewertung nach Messgeräterichtlinie 2014/32/EU unterzogen werden und ist danach für den eichpflichtigen Verkehr zugelassen. Die Terminals besitzen dafür eine EU-Baumusterprüfbescheinigung.

Wie genau ist eine Bandwaage?

Eichfähige Bandwaagen werden in den Genauigkeitsklassen 0,5, 1 oder 2 nach OIML R50 ausgeführt. Die tatsächliche Genauigkeit hängt auch vom Förderband ab — Bandspannung, Ausrichtung der Tragrollen und ein gleichmäßiger Materialfluss spielen eine Rolle.

Kann eine Bandwaage an einem bestehenden Förderband nachgerüstet werden?

Ja. Die Wägestation ersetzt eine vorhandene Tragrollenstation, dazu kommen Geschwindigkeitsaufnehmer und Wägeterminal. Für eine Einschätzung brauchen wir Bandbreite, Förderleistung, Bandgeschwindigkeit und Fördergut.

Welches Terminal ist das richtige?

Für interne Anwendungen im Schaltschrank ist der IT2000M BELT die wirtschaftliche Wahl. Eichfähig: IT5 BELT als kompaktes Einbaugerät, IT3 BELT als robustes Edelstahl-Terminal, IT6000E und IT8000E BELT mit PID-Regler für Dosierbänder — der IT8000E zusätzlich mit allen Feldbussen.

Kann die Bandwaage die Förderleistung regeln?

Ja. IT6000E und IT8000E BELT haben einen PID-Regler, der die Förderleistung über Analogausgang oder Frequenzumrichter auf den Sollwert regelt. Alle Terminals beherrschen den Dosierbetrieb mit Mengenvorwahl und Nachlauf.

Wie wird die Bandwaage an die SPS angebunden?

Je nach Terminal über Profinet, Profibus DP, EtherNet/IP oder Modbus TCP, alternativ über Analogausgang (0/4–20 mA, 0/2–10 V), Mengenimpuls und digitale Ein-/Ausgänge.

Kontakt

Bandwaage anfragen

Kontakt Zentrale
Rüdiger Wöhrl GmbH
Goldbergstr. 1
74629 Pfedelbach
Öffnungszeiten
Mo–Fr: 08:00–17:00 Uhr

Bandwaagen werden als Komplettsystem projektiert; der Preis richtet sich nach Bandbreite, Förderleistung, Ausführung (eichfähig oder intern) und Terminal. Technische Angaben zu den Wägeterminals laut Datenblättern der SysTec GmbH; technische Änderungen und Irrtümer vorbehalten. Stand: 13. Oktober 2026.
