SysTecFIBC Großgebinde-Abfüllung · SysTec Systempartner

Eichfähige Big-Bag-Waagen & Abfüllsteuerungen

Komplettlösungen und SysTec-Steuerungen für die eichfähige Befüllung von Big-Bags (500 kg bis 2.000 kg): Automatische Steuerung von Inliner-Aufblasgebläse, Bigbag-Hubvorrichtung, Schüttgut-Komprimierung und Grob-/Feindosierung.

OIML R61 (SWA) eichfähigInliner-Gebläse & HubwerkSchüttgut-KomprimierungISO 9001 Chargenprotokoll

Big-Bag-Waage anfragen → +49 7941 9177-0

SysTec IT6000E BIG BAG Steuerung für Big-Bag-Abfüllanlagen

SysTec IT6000E BIG BAG — Abfüll- und Entleersteuerung für FIBC

6.000 d

Eichfähige Auflösung nach OIML R61 / R76 (intern 524.000 d)

99 Rezepte

Produktspeicher mit Grob-/Fein-Vorhalt und Komprimier-Zyklen

10 Ausgänge

Steuerung für Grob, Fein, Aufblasen, Kompression & Absenken

ISO 9001

Lückenlose Einzelgebinde- und Chargendokumentation

Vom Aufblasen des Foliensacks (Inliner) über die mehrfache Schüttgut-Komprimierung bis zum Palettenabtransport steuert SysTec BIG BAG jeden Prozessschritt millimetergenau.

Die Rüdiger Wöhrl GmbH projektiert, liefert und wartet Big-Bag-Waagen als Komplettsystem mit eichfähigen Wägeterminals von SysTec — als schlüsselfertige Neuanlage inklusive Waagenmechanik, DMS-Wägezellen und eigenem Schaltschrankbau oder als wirtschaftliches Retrofit bestehender Anlagen. Konformitätsbewertung und Eichservice (Instandsetzerkennzeichen BW375) erfolgen direkt aus Pfedelbach.

Fachgebiete & Stichworte: Big-Bag-Waage, Bigbag Waage, FIBC Abfüllwaage, SysTec BIG BAG, IT8000E BIGBAG, IT6000E BIGBAG, Bigbag Abfüllanlage eichfähig, OIML R61, Rüdiger Wöhrl

Typischer Dosierzyklus

Ablauf einer automatischen Big-Bag-Befüllung

Phase 1 · Vorbereitung & Anheben

Big-Bag einhängen, Inliner aufblasen & tarieren

Sichere Vorbereitung des Gebindes für faltenfreie Befüllung und exakte Netto-Verwiegung.

Produktauswahl & Chargenvorgabe: Auswahl aus 99 Produkten mit hinterlegtem Sollgewicht, Gebindeanzahl, Toleranzen und Begleitdaten.

Big-Bag einhängen & Bereitmeldung: Start über externen Taster (IN0) oder SPS; automatische Tarakontrolle und Tarierung des Leergebindes.

Big-Bag anheben & Inliner aufblasen: Ansteuerung der Hubvorrichtung und des Gebläses (OUT4) zum Straffen des Innenfoliensacks vor Füllbeginn.

Phase 2 · Dosierung, Verdichtung & Freigabe

Grob-/Feinstrom mit Schüttgut-Komprimierung

Hohe Packungsdichte und standsichere Big-Bags durch vorhaltgesteuerte Rüttel- und Verdichtungszyklen.

Grob- & Feinstrom mit Durchflusskontrolle: Befüllung über Dosierschnecke, Schieber oder Rinne (OUT0/OUT1) bei permanenter Überwachung auf Flussstörung (OUT9).

Ein- oder mehrmalige Schüttgut-Komprimierung: Über einstellbare Vorhalte wird der Rütteltisch bzw. die Komprimierung (OUT2) während der Befüllung angesteuert.

Vorhaltoptimierung, Absenken & Protokoll: Nach Toleranzkontrolle senkt die Station den Big-Bag ab (OUT8) und überträgt Einzel- sowie Chargendaten nach ISO 9001.

So funktioniert es

Nahtlose Einbindung in Ihre Förder- und Verpackungslinie

Dank vordefinierter und frei anpassbarer Ein-/Ausgänge sowie voller Feldbus-Unterstützung inkl. Datenwortmonitor lässt sich SysTec BIG BAG sowohl als eigenständige Inselsteuerung als auch als Slave einer übergeordneten Anlagen-SPS betreiben.

Dosierorgan (Schieber / Schnecke / Rinne)

OUT0 Füllen Grob & OUT1 Füllen Fein + Vorhaltautomatik (1- / 2-stufig)

Inliner-Gebläse & Hub-/Senkvorrichtung

OUT4 Aufblasen & OUT8 Absenken für ergonomisches Handling (Pneumatik / Hydraulik)

Rütteltisch / Schüttgut-Komprimierung

OUT2 Kompression über einstellbare Gewichtsvorhalte (Standsichere Gebinde)

Flussstörungs- & Drahtbruchüberwachung

IN1 Unterbrechung & OUT3/OUT9 Sicherheitsmeldungen (Fail-Safe)

Feldbus & SPS: PROFINET IO PROFIBUS DP EtherNet/IP Modbus TCP Analog 0/4–20 mA · 0–10 V RS232 / RS485 / USB / Ethernet

SysTec Produktfamilie BIG BAG

Wägeterminals & Komplettwaagen für die Big-Bag-Abfüllung

Ob hängende Big-Bag-Befüllstation an Zugmessdosen oder stehende Verwiegung auf einer hochlastfähigen Bodenwaage mit Rütteltisch: Unsere SysTec BIG BAG Terminals steuern den gesamten Befüll- und Verdichtungsprozess.

IT6000E BIGBAG

Kompakt-Abfüllterminal · IP69K · Edelstahl

eichfähig

Eichfähig: OIML R61 / R76
Anzeige: 5,7" Farb-TFT
Gehäuse: Edelstahl IP69K
Feldbus: Ethernet / Modbus

Preis auf Anfrage

als komplette Big-Bag-Waagen

IT8000E BIGBAG

Industrie-Standard · IP69K · Feldbus & QWERTZ

eichfähig

Eichfähig: OIML R61 / R76
Anzeige: 5,7" TFT + QWERTZ
Gehäuse: Edelstahl IP69K
Feldbus: Profinet / PB / TCP

Preis auf Anfrage

als komplette Big-Bag-Waagen

IT8000Ex BIGBAG

ATEX Zone 1/2/21/22 · IP65 · Ex-Schutz

eichfähig

Eichfähig: OIML R61 / R76
Anzeige: LCD + F-Tasten
Gehäuse: Edelstahl IP65 Ex
Feldbus: Profinet / PB / TCP

Preis auf Anfrage

als komplette Big-Bag-Waagen

Wöhrl Big-Bag-Wiegestation

Wöhrl Komplettstation · 500–2.500 kg · Geeicht

eichfähig

Eichfähig: OIML R61 / R76
Anzeige: 5,7" Farb-TFT
Gehäuse: Edelstahl IP69K
Feldbus: optional

Preis auf Anfrage

als komplette Big-Bag-Waagen

Kompakt-Abfüllterminal · IP69K · Edelstahl

SysTec IT6000E BIGBAG

Kompakte Abfüllsteuerung im IP69K-Edelstahlgehäuse für halb- und vollautomatische Big-Bag-Stationen. Steuert Dosierorgan, Inliner-Gebläse, Hubvorrichtung und Rüttler über frei konfigurierbare E/As.

Bauformen: Wand-/Tischgehäuse (IP69K) oder Schaltschrankeinbau

Wägezellen: Bodenwaagen, Einbauwaagen oder DMS-Zugmessdosen

Produktspeicher: 99 Produkte mit Sollwert, Vorhalt, Komprimier-Vorhalt

Digitale E/A: 4 Eingänge / 10 Ausgänge (frei konfigurierbar)

Schnittstellen: Ethernet, USB, RS232/RS485, CSV-Chargenprotokoll

Technische Daten — SysTec IT6000E BIGBAG

Bauformen	Wand-/Tischgehäuse (IP69K) oder Schaltschrankeinbau
Wägezellen	Bodenwaagen, Einbauwaagen oder DMS-Zugmessdosen
Produktspeicher	99 Produkte mit Sollwert, Vorhalt, Komprimier-Vorhalt
Digitale E/A	4 Eingänge / 10 Ausgänge (frei konfigurierbar)
Schnittstellen	Ethernet, USB, RS232/RS485, CSV-Chargenprotokoll

IT6000E BIGBAG anfragen → Original SysTec-Datenblatt (PDF) →

Industrie-Standard · IP69K · Feldbus & QWERTZ

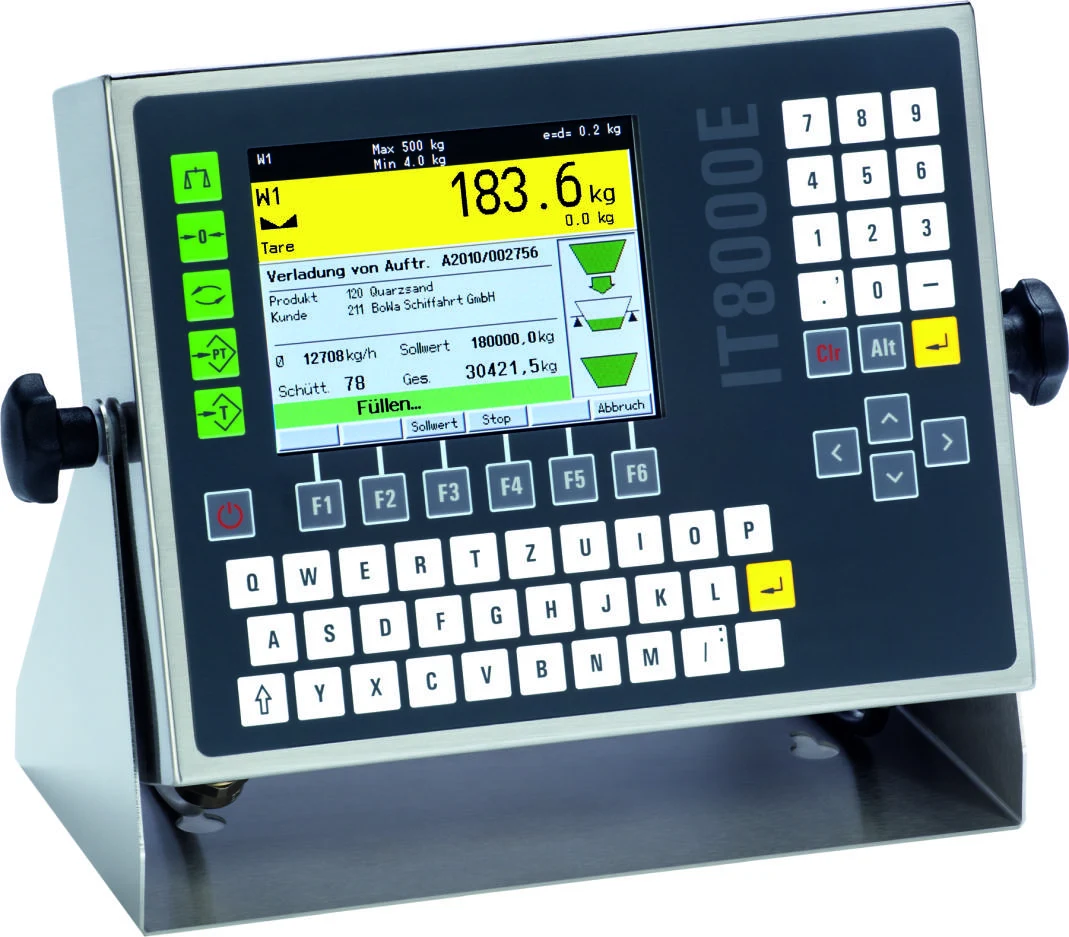

SysTec IT8000E BIGBAG

Komfort-Abfüllsteuerung mit vollständiger QWERTZ-Tastatur zur schnellen Eingabe von Chargen- und Auftragsnummern sowie direkter Integration in SPS-Steuerungen über PROFINET, PROFIBUS oder EtherNet/IP.

Bedienung: TFT-Farbdisplay + alphanumerische Tastatur & Softkeys

Zyklussteuerung: Heben, Inliner aufblasen, Grob/Fein, Komprimieren, Absenken

Überwachung: Dosierzeit-, Durchfluss-, Tara- & Toleranzkontrolle

Feldbus & SPS: PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, Datenwortmonitor

Analogausgang: Optional 15 Bit (0–10 V / 4–20 mA) für Dosierschnecke/Rinne

Technische Daten — SysTec IT8000E BIGBAG

Bedienung	TFT-Farbdisplay + alphanumerische Tastatur & Softkeys
Zyklussteuerung	Heben, Inliner aufblasen, Grob/Fein, Komprimieren, Absenken
Überwachung	Dosierzeit-, Durchfluss-, Tara- & Toleranzkontrolle
Feldbus & SPS	PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, Datenwortmonitor
Analogausgang	Optional 15 Bit (0–10 V / 4–20 mA) für Dosierschnecke/Rinne

IT8000E BIGBAG anfragen → Original SysTec-Datenblatt (PDF) →

ATEX Zone 1/2/21/22 · IP65 · Ex-Schutz

SysTec IT8000Ex BIGBAG

Zugelassene Big-Bag-Abfüllsteuerung für explosionsgefährdete Bereiche der Zonen 1, 2, 21 und 22 (z. B. Chemie, Pulver, Stäube). Ansteuerung von Ex-Magnetventilen und Feldbus-Kopplung über Trennstufen.

ATEX / IECEx: Zulassung für Ex-Zonen 1, 2, 21 und 22 (Gas & Staub)

Zulassung: EU-Baumusterprüfbescheinigung als SWA nach OIML R61

E/A-Konzept: Eigensichere E/As + Relaiskopplungen im sicheren Bereich

Trennstufen: TS-PROFINET, TS-PROFIBUS, TS-EtherNet/IP, TS-Modbus

Optionen: Ex-Handscanner BCS 3608Ex-IS & IT1-Ex-Fernanzeige

Technische Daten — SysTec IT8000Ex BIGBAG

ATEX / IECEx	Zulassung für Ex-Zonen 1, 2, 21 und 22 (Gas & Staub)
Zulassung	EU-Baumusterprüfbescheinigung als SWA nach OIML R61
E/A-Konzept	Eigensichere E/As + Relaiskopplungen im sicheren Bereich
Trennstufen	TS-PROFINET, TS-PROFIBUS, TS-EtherNet/IP, TS-Modbus
Optionen	Ex-Handscanner BCS 3608Ex-IS & IT1-Ex-Fernanzeige

IT8000Ex BIGBAG anfragen → Original SysTec-Datenblatt (PDF) →

Wöhrl Komplettstation · 500–2.500 kg · Geeicht

Wöhrl Big-Bag-Wiegestation

Maßgeschneiderte Big-Bag-Verwiege- und Befüllstation inklusive eichfähiger Boden- oder Durchfahrwaage bzw. DMS-Zugmessdosen-Rahmen, Schaltschrankbau und Ersteichung vor Ort.

Ausführung: Stehend auf Boden-/Rollenbahnwaage oder hängend im Gestell

Wägebereiche: 600 kg / 1.500 kg / 2.500 kg / 3.000 kg (Mehrteilung möglich)

Steuerungsbau: Kompletter Schaltschrank inkl. Pneumatik & Frequenzumrichter

Eichung: Konformitätsbewertung / Ersteichung durch Wöhrl (BW375)

Software: Anbindung an Waagensoftware RW65/66 & YardPilot360

Technische Daten — Wöhrl Big-Bag-Wiegestation

Ausführung	Stehend auf Boden-/Rollenbahnwaage oder hängend im Gestell
Wägebereiche	600 kg / 1.500 kg / 2.500 kg / 3.000 kg (Mehrteilung möglich)
Steuerungsbau	Kompletter Schaltschrank inkl. Pneumatik & Frequenzumrichter
Eichung	Konformitätsbewertung / Ersteichung durch Wöhrl (BW375)
Software	Anbindung an Waagensoftware RW65/66 & YardPilot360

Komplettstation anfragen →

Auf einen Blick

Vergleich der SysTec BIG BAG Systeme

Alle Steuerungen erfüllen die Anforderungen der ISO 9001 zur Chargendokumentation sowie die Eichvorschriften nach OIML R61 (SWA) und OIML R76.

Merkmal	IT6000E BIGBAG	IT8000E BIGBAG	IT8000Ex BIGBAG	Wöhrl Komplettstation
Einsatzfokus	Kompakt-Abfüllsteuerung	Industrie-Standard mit SPS-Bus	Ex-Zone 1, 2, 21, 22	Komplettanlage inkl. Waage
Tastatur & Display	TFT-Farbe + Num.-Block	TFT-Farbe + QWERTZ-Tastatur	LCD + Ex-Tastatur	Nach Wahl (IT6000E / IT8000E)
Digitale Eingänge / Ausgänge	4 E / 10 A (frei konfigurierbar)	4 E / 10 A (bis 4× PIM intern)	Eigensicher + Relaiskopplung	Komplett im Schaltschrank verdrahtet
Inliner-Gebläse & Rüttler	Integriert (OUT2 / OUT4)	Integriert (OUT2 / OUT4)	Über Ex-Ventile / Trennstufe	Schlüsselfertig inkl. Aktorik
Feldbus (PROFINET / PB / EIP)	Über Netzwerk / RS485	Integrierbar + Datenwortmonitor	Über Feldbus-Trennstufe TS	Fertig auf SPS projektiert
Eichzulassung	OIML R61 (SWA) / R76	OIML R61 (SWA) / R76	OIML R61 (SWA) / ATEX	ab Werk geeicht (BW375)

Einsatzbereiche

Typische Einsatzbereiche für Big-Bag-Waagen

Überall dort, wo Schüttgüter wirtschaftlich in Großgebinden (FIBC) verladen, gelagert oder versendet werden.

Kies-, Sand- & Natursteinwerke

Verwiegung von Quarzsand, Edelsplitt, Zierkies und Trockensand in 500-kg- und 1.000-kg-Big-Bags.

Chemie, Kunststoff & Recycling

Abfüllung von Rezyklaten, Mahlgut, Kunststoffgranulaten, Salzen und pulverförmigen Chemikalien.

Agrar, Saatgut & Futtermittel

Schonende Big-Bag-Befüllung von Getreide, Saatgut, Düngemitteln und Pellets mit eichfähigem Wiegeschein.

Baustoffindustrie & Bindemittel

Staubfreie Abfüllung von Zement, Kalk, Gips und Trockenmörtel mit Inliner-Aufblassteuerung.

Lebensmittel- & Mühlenindustrie

Edelstahl-Ausführungen (IP69K) für Mehl, Zucker, Stärke, Milchpulver und Gewürzmischungen.

Entsorgung & Sekundärrohstoffe

Verwiegung von Filterstäuben, Schlacken, Metallgranulaten und Ersatzbrennstoffen.

Wägetechnik, Schaltschrankbau & Eichservice (BW375)

Big-Bag-Waagen für Ihren Betrieb

Beratung, Waagenmechanik, eigener Schaltschrankbau, SPS-Anbindung, Inbetriebnahme und Eichservice aus einer Hand — von der Rüdiger Wöhrl GmbH in Pfedelbach.

Angebot anfordern → Zum Eichservice (BW375)

Häufige Fragen

Häufige Fragen zu Big-Bag-Waagen & SysTec BIG BAG

Sollte eine Big-Bag-Waage hängend (Zugmessdosen) oder stehend (Bodenwaage) ausgeführt werden?

Beide Bauarten sind mit SysTec BIG BAG eichfähig möglich: Stehende Bodenwaagen (ggf. mit Rollenbahn) sind einfach per Gabelstapler zu beschicken; hängende Systeme mit DMS-Zugmessdosen ermöglichen ein freies Hängen des Big-Bags während des Aufblasens und Verdichtens.

Wie funktioniert die automatische Schüttgut-Komprimierung?

Über einstellbare Gewichtsvorhalte unterbricht oder begleitet die Steuerung den Füllvorgang und steuert den Ausgang OUT2 (Kompression / Rütteltisch) ein- oder mehrmals an, damit sich das Schüttgut im Big-Bag setzt.

Kann ein Etikettendrucker für Big-Bag-Begleitscheine angeschlossen werden?

Ja. Über RS232, USB oder Ethernet lassen sich Streifen-, Etiketten- und Formulardrucker direkt ansteuern, um Brutto-, Tara-, Nettogewicht, Chargennummer, Datum und Barcode auszudrucken.

Kontakt

Ihre Big-Bag-Waage oder Abfüllsteuerung anfragen

Ob einzelne SysTec BIG BAG Steuerung für Ihren Maschinenbau oder komplette Big-Bag-Befüllstation inklusive Waagenmechanik und Ersteichung: Sprechen Sie mit unseren Projektingenieuren.
