SysTecGravimetrische Chargendosierung · SysTec Systempartner

Eichfähige Dosierwaagen & Dosiersteuerungen (DOS)

Universelle 1- und 2-Stufen-Dosiersteuerungen für die gravimetrische Abfüllung und Dosierung von Feststoffen, Granulaten, Pulvern und Flüssigkeiten: Im Zunahme- oder Entnahmeverfahren (Gain-in-Weight / Loss-in-Batch) mit bis zu 1.000 Messungen/Sekunde.

OIML R61 (SWA) & R76 (NSW)Zunahme- & EntnahmedosierungBis 1.000 Messungen/Sek. (IT9)Automatisches Nachdosieren

Dosierwaage anfragen → +49 7941 9177-0

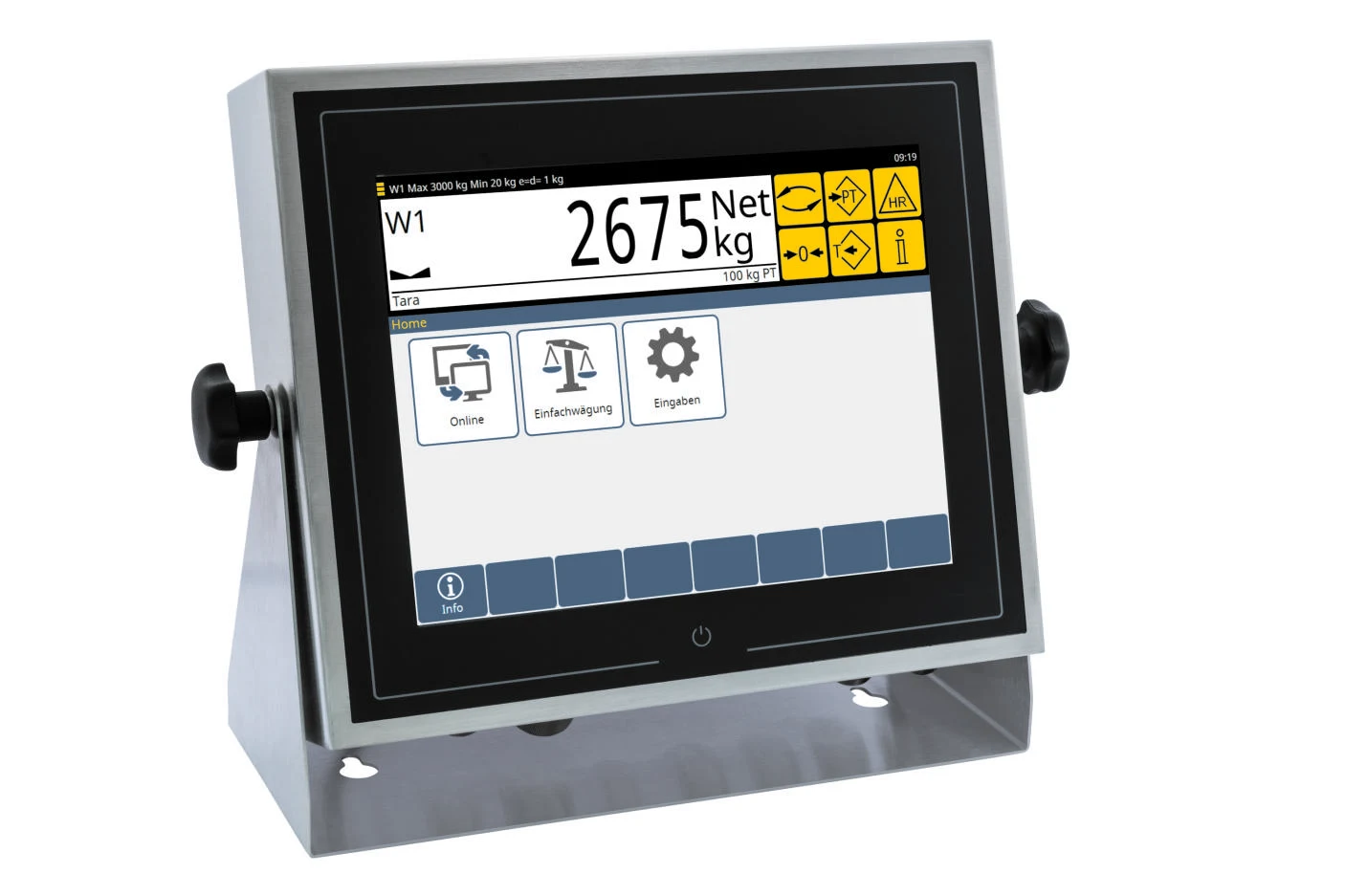

SysTec IT9 DOS Touch-Wägeterminal für gravimetrische Chargendosierung

SysTec IT9 DOS — 10,4"-Touch-Dosiersteuerung mit 1.000 Messungen/Sekunde

1.000 / Sek.

Ultraschnelle Messwertverarbeitung (IT9 DOS) für minimale Nachlauftoleranzen

Zunahme / Entn.

Einwägen in Gebinde oder Ausdosieren aus gewogenem Vorratsbehälter

99 Produkte

Speicher für Sollwert, Tara, Grob-/Fein-Vorhalt und Toleranzgrenzen

Nachdosieren

Automatischer Nachdosier-Impuls bei Unterschreitung der Minus-Toleranz

SysTec DOS unterstützt beide gravimetrischen Grundverfahren ohne aufwendige SPS-Programmierung direkt über die Produktdatei.

Die Rüdiger Wöhrl GmbH projektiert, liefert und wartet Dosierwaagen & Chargendosierung als Komplettsystem mit eichfähigen Wägeterminals von SysTec — als schlüsselfertige Neuanlage inklusive Waagenmechanik, DMS-Wägezellen und eigenem Schaltschrankbau oder als wirtschaftliches Retrofit bestehender Anlagen. Konformitätsbewertung und Eichservice (Instandsetzerkennzeichen BW375) erfolgen direkt aus Pfedelbach.

Fachgebiete & Stichworte: Dosierwaage, Chargendosierung, Abfüllsteuerung, SysTec DOS, IT8000E DOS, IT6000E DOS, IT4000E DOS, IT9 DOS, Zunahmedosierung, Entnahmedosierung, Rüdiger Wöhrl

Dosierprinzipien

Zunahme-Dosierung (Einwägen) vs. Entnahme-Dosierung (Auswägen)

Verfahren A · Zunahme-Dosierung (Gain-in-Weight)

Einwägen in Gebinde, Mischbehälter oder Säcke

Der Zielbehälter steht auf der Waage und wird über Dosierschnecke, Rinne oder Ventil bis zum Sollgewicht befüllt.

Tarakontrolle & automatische Tarierung: Prüfung, ob das Leergebinde innerhalb des zulässigen Tarafensters liegt, und anschließende Nullstellung.

2-stufige Grob-/Feinstrom-Dosierung: Schnelles Füllen im Grobstrom (OUT0) und präzises Annähern an das Zielgewicht im Feinstrom (OUT1).

Toleranzkontrolle & autom. Nachdosieren: Liegt das Endgewicht unterhalb der Minus-Toleranz, gibt die Steuerung automatisch Feinstrom-Nachdosierimpulse aus.

Verfahren B · Entnahme-Dosierung (Loss-in-Batch)

Ausdosieren aus einem gewogenen Vorratsbehälter

Der Vorratstank oder Silobehälter steht auf Wägezellen; gemessen wird die entnommene Differenzmenge pro Charge.

Startgewicht erfassen & Differenzmessung: Vor Dosierbeginn übernimmt die Steuerung das aktuelle Behältergewicht als Referenzpunkt.

Grob-/Fein-Austrag über Schnecke oder Ventil: Das Austragsorgan fördert exakt die vorgegebene Soll-Differenzmenge in den nachfolgenden Mischer oder Reaktor.

Durchflussüberwachung & Chargenbeleg: Bleibt der Materialfluss aus, meldet die Durchflusskontrolle sofort Störung (OUT3); jede Charge wird als CSV/Druck protokolliert.

So funktioniert es

Klare 4-Eingänge / 4-Ausgänge-Logik für schnelle Inbetriebnahme

SysTec DOS ist bewusst so konzipiert, dass Sie ohne Programmieraufwand sofort produktiv dosieren können: Vier optoisolierte 24-V-Eingänge und vier Ausgänge steuern den gesamten Zyklus.

Dosierorgan (Schnecke / Rinne / Ventil)

OUT0 Füllen Grob & OUT1 Füllen Fein mit Vorhaltoptimierung (24 V DC / Relais)

Externe Bedientaster / SPS-Handshake

IN0 Start, IN1 Quittung, IN2 Unterbrechung (drahtbruchsicher), IN3 Abbruch (Optoisoliert)

Web-Interface & CSV-Hintergrundtransfer

Konfiguration im Browser + automatische Chargenprotokolle per LAN/USB (Ethernet / USB)

Optional: Mehrkomponenten-Steuerung BATCH

Für komplexe Rezepturen mit zahlreichen Rohstoffen auf IT8000E / IT8000Ex (Rezept-Upgrade)

Feldbus & SPS: PROFINET IO PROFIBUS DP EtherNet/IP Modbus TCP Analog 0/4–20 mA · 0–10 V RS232 / RS485 / USB / Ethernet

SysTec Produktfamilie DOS

Vier Dosiersteuerungen – vom Kompaktgerät bis zum 10,4"-Touch-Flaggschiff

SysTec DOS steuert Dosierschnecken, Vibrationsrinnen, Dosierschieber und Magnet-/Abfüllventile im 1- oder 2-Stufen-Betrieb (Grob-/Feinstrom) mit selbstlernender Vorhaltoptimierung.

IT4000E DOS

Kompakt-Einstieg · IP69K · 10 Produkte

eichfähig

Eichfähig: OIML R61 / R76
Anzeige: 5,7" Farb-TFT
Gehäuse: Edelstahl IP69K
Feldbus: optional

Preis auf Anfrage

als komplette Dosierwaagen

IT6000E DOS

SWA-Zulassung · 99 Produkte · IP69K · OIML R61

eichfähig

Eichfähig: OIML R61 / R76
Anzeige: 5,7" Farb-TFT
Gehäuse: Edelstahl IP69K
Feldbus: Ethernet / Modbus

Preis auf Anfrage

als komplette Dosierwaagen

IT8000E DOS

Industrie-Standard · IP69K · Voll-Tastatur

eichfähig

Eichfähig: OIML R61 / R76
Anzeige: 5,7" TFT + QWERTZ
Gehäuse: Edelstahl IP69K
Feldbus: Profinet / PB / TCP

Preis auf Anfrage

als komplette Dosierwaagen

IT9 DOS

10,4" Touchscreen · Neuheit · IP65/IP69K · 1.000 Mess./s

eichfähig

Eichfähig: OIML R61 / R76
Anzeige: 10,4" Touchscreen
Gehäuse: Edelstahl IP69K
Feldbus: Profinet / PB / TCP

Preis auf Anfrage

als komplette Dosierwaagen

Kompakt-Einstieg · IP69K · 10 Produkte

SysTec IT4000E DOS

Kompakte Dosiersteuerung im IP69K-Edelstahlgehäuse für die gravimetrische Abfüllung von Feststoffen und Flüssigkeiten mit bis zu 10 Produktspeichern und 800 Messungen/Sekunde.

Bauformen: Wand-/Tischgehäuse (IP69K) oder Schaltschrankeinbau

Auflösung: Eichfähig 6.000 d nach OIML R76 (intern 524.000 d)

Produktspeicher: 10 Produkte mit Sollwert, Tara, Vorhalt & Toleranzen

Digitale E/A: 4 Eingänge (Start, Quittung, Stopp, Abbruch) / 4 Ausgänge

Schnittstellen: Ethernet (Option WLAN), USB, RS232/485, CSV-Protokoll

Technische Daten — SysTec IT4000E DOS

Bauformen	Wand-/Tischgehäuse (IP69K) oder Schaltschrankeinbau
Auflösung	Eichfähig 6.000 d nach OIML R76 (intern 524.000 d)
Produktspeicher	10 Produkte mit Sollwert, Tara, Vorhalt & Toleranzen
Digitale E/A	4 Eingänge (Start, Quittung, Stopp, Abbruch) / 4 Ausgänge
Schnittstellen	Ethernet (Option WLAN), USB, RS232/485, CSV-Protokoll

IT4000E DOS anfragen → Original SysTec-Datenblatt (PDF) →

SWA-Zulassung · 99 Produkte · IP69K · OIML R61

SysTec IT6000E DOS

Eichfähige Dosiersteuerung als selbsttätige Waage zum Abwägen (SWA nach OIML R61) mit erweitertem Speicher für 99 Produkte, Füllmengen-Bargraph und automatischem Nachdosieren bei Untergewicht.

Eichzulassung: EU-Baumusterprüfbescheinigung als SWA (OIML R61) & NSW

Wägezellen: Bis zu 16 DMS-Zellen, Mettler IDNet oder Minebea Intec IS

Produktspeicher: 99 Produkte über 2-stellige Produktnummer anwählbar

Überwachung: Durchflusskontrolle, Tarakontrolle & autom. Nachdosieren

Protokollierung: Chargenprotokoll intern, auf USB-Stick, Drucker oder Netzwerk

Technische Daten — SysTec IT6000E DOS

Eichzulassung	EU-Baumusterprüfbescheinigung als SWA (OIML R61) & NSW
Wägezellen	Bis zu 16 DMS-Zellen, Mettler IDNet oder Minebea Intec IS
Produktspeicher	99 Produkte über 2-stellige Produktnummer anwählbar
Überwachung	Durchflusskontrolle, Tarakontrolle & autom. Nachdosieren
Protokollierung	Chargenprotokoll intern, auf USB-Stick, Drucker oder Netzwerk

IT6000E DOS anfragen → Original SysTec-Datenblatt (PDF) →

Industrie-Standard · IP69K · Voll-Tastatur

SysTec IT8000E DOS

Für schnellen Rezeptwechsel und komfortable Stammdatenpflege direkt an der Anlage: Alphanumerische Kompletttastatur unter säurebeständiger Folie, brillantes TFT-Display und Ex-Zone-2/22-Option.

Bedienung: TFT-Farbbildschirm + QWERTZ-Tastatur + Softkeys

Eichzulassung: OIML R61 (SWA) & OIML R76 (6.000 d, intern 524.000 d)

Dosierverfahren: Zunahme-Dosierung (Einwägen) & Entnahme-Dosierung (Auswägen)

Digitale E/A: 4 Eingänge / 4 Ausgänge (optoisoliert 24 V oder Relaismodul)

Zweitbedienung: Optionale Zweitbedieneinheit über Ethernet-Anschluss

Technische Daten — SysTec IT8000E DOS

Bedienung	TFT-Farbbildschirm + QWERTZ-Tastatur + Softkeys
Eichzulassung	OIML R61 (SWA) & OIML R76 (6.000 d, intern 524.000 d)
Dosierverfahren	Zunahme-Dosierung (Einwägen) & Entnahme-Dosierung (Auswägen)
Digitale E/A	4 Eingänge / 4 Ausgänge (optoisoliert 24 V oder Relaismodul)
Zweitbedienung	Optionale Zweitbedieneinheit über Ethernet-Anschluss

IT8000E DOS anfragen → Original SysTec-Datenblatt (PDF) →

10,4" Touchscreen · Neuheit · IP65/IP69K · 1.000 Mess./s

SysTec IT9 DOS

Die neueste Generation der SysTec-Wägeterminals: Großer, leuchtstarker 10,4"-Touchscreen für maximale Übersicht, 10.000 d eichfähige Auflösung, bis zu 1.000 Messungen/Sekunde und frei konfigurierbare E/As.

Display & Touch: 10,4" TFT-Farb-Touchscreen + optionale USB-PC-Tastatur

Messwertrate: Bis zu 1.000 Messungen/Sekunde · 10.000 d eichfähig

Produktspeicher: 99 Produkte mit Auftrags-, Sollwert- und Gebindevorgabe

Digitale E/A: 4 E / 4 A frei konfigurierbar (intern IT-IOX oder 50REL328)

Bauformen: Edelstahl IP65/IP69K Tisch-/Wandgehäuse oder Schaltschrankeinbau

Technische Daten — SysTec IT9 DOS

Display & Touch	10,4" TFT-Farb-Touchscreen + optionale USB-PC-Tastatur
Messwertrate	Bis zu 1.000 Messungen/Sekunde · 10.000 d eichfähig
Produktspeicher	99 Produkte mit Auftrags-, Sollwert- und Gebindevorgabe
Digitale E/A	4 E / 4 A frei konfigurierbar (intern IT-IOX oder 50REL328)
Bauformen	Edelstahl IP65/IP69K Tisch-/Wandgehäuse oder Schaltschrankeinbau

IT9 DOS anfragen → Original SysTec-Datenblatt (PDF) →

Auf einen Blick

Vergleich der SysTec DOS Dosiersteuerungen

Von der kompakten 10-Produkt-Dosierung bis zum 10,4"-Touchscreen-Terminal mit 1.000 Messungen pro Sekunde.

Merkmal	IT4000E DOS	IT6000E DOS	IT8000E DOS	IT9 DOS
Bedienkonzept	TFT + Num.-Tastatur	TFT + Num.-Tastatur	TFT + QWERTZ-Tastatur	10,4" TFT-Touchscreen
Betrieb als SWA (OIML R61)	Nein (NSW nach R76)	Ja (SWA & NSW)	Ja (SWA & NSW)	Ja (NSW, SWA)
Anzahl Produktspeicher	10 Produkte	99 Produkte	99 Produkte	99 Produkte
Messwertrate / Auflösung	800 /s · 6.000 d	800 /s · 6.000 d	800 /s · 6.000 d	1.000 /s · 10.000 d
Zunahme- & Entnahmedosierung	Ja	Ja	Ja	Ja
Digitale E/A (Grob/Fein/Fertig)	4 E / 4 A (fest)	4 E / 4 A (fest)	4 E / 4 A (fest)	4 E / 4 A (frei konfigurierbar)

Einsatzbereiche

Typische Einsatzbereiche für SysTec Dosierwaagen

Präzise Chargendosierung von wenigen Gramm bis zu mehreren Tonnen.

Chemie, Farben, Lacke & Klebstoffe

Gravimetrische Dosierung von Harzen, Lösungsmitteln, Additiven und Pigmenten in Mischbehälter und Gebinde.

Lebensmittel-, Getränke- & Backindustrie

Chargengenaue Zuführung von Mehl, Wasser, Speiseöl, Zucker und Gewürzen in Kneter und Mischer.

Baustoffe, Beton & Mörtelwerke

Dosierung von Zuschlagstoffen, Zement, Fließmitteln und Farbpigmenten im Zunahme- oder Entnahmeverfahren.

Kunststoffcompoundierung & Extrusion

Einwägen von Neuware, Mahlgut und Masterbatch-Chargen mit lückenloser Protokollierung.

Schmierstoffe, Öle & Technische Chemie

Eichfähige Gebindeabfüllung von Motoröl, Hydrauliköl und Kühlmitteln in Kanister und Fässer.

Agrar, Futtermittel & Saatgutbeizung

Dosierung von Mineralfutter, Vitaminvormischungen und Flüssigkomponenten.

Wägetechnik, Schaltschrankbau & Eichservice (BW375)

Dosierwaagen & Chargendosierung für Ihren Betrieb

Beratung, Waagenmechanik, eigener Schaltschrankbau, SPS-Anbindung, Inbetriebnahme und Eichservice aus einer Hand — von der Rüdiger Wöhrl GmbH in Pfedelbach.

Angebot anfordern → Zum Eichservice (BW375)

Häufige Fragen

Häufige Fragen zu Dosierwaagen & SysTec DOS

Was unterscheidet SysTec DOS von SysTec FILL oder BAG?

SysTec DOS ist die universelle, besonders einfach einzurichtende 1-/2-Stufen-Dosiersteuerung (4 Eingänge / 4 Ausgänge) für Feststoffe und Flüssigkeiten im Zunahme- oder Entnahmeverfahren. SysTec BAG und FILL bieten darüber hinaus spezialisierte Aktorik-Ausgänge für Sackklemmen bzw. pneumatische Unterspiegel-Abfüllsäulen und Tropfenfänger.

Wann empfiehlt sich das neue SysTec IT9 DOS gegenüber dem IT8000E DOS?

Das IT9 DOS bietet einen großen 10,4"-Touchscreen, eine noch schnellere Messwertverarbeitung von bis zu 1.000 Messungen/Sekunde, 10.000 d eichfähige Auflösung und frei konfigurierbare E/As.

Was tun, wenn mehrere Komponenten nacheinander nach Rezept in einen Mischer dosiert werden sollen?

Für Mehrkomponenten-Rezepturen mit Rohstoff- und Rezeptdatenbank sowie automatischer/manueller Komponentenfolge liefern wir unsere SysTec BATCH-Mehrkomponentensteuerung auf Basis des IT8000E oder IT8000Ex.

Kontakt

Ihre Dosierwaage oder Dosiersteuerung anfragen

Ob kompakte Dosiersteuerung für Ihren Schaltschrank oder komplette Behälter-/Plattform-Dosierwaage: Wir beraten Sie gerne.
